圖中，A、B  工作彎邊長度
R       彎邊圓角
T       鋼板厚度

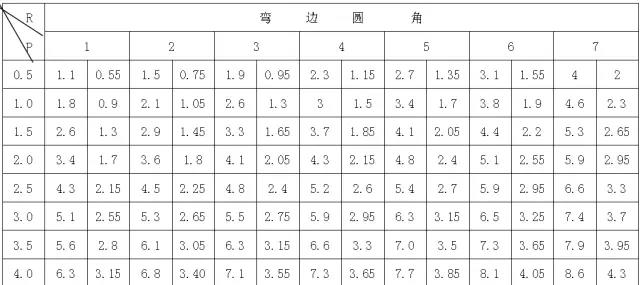

P       彎邊圓角換算展開尺寸，見表1
L1          折彎線尺寸
L       展開長度
計算公式：
L1 =A-P/2
L=A+B-P

零件展開圖的畫法及展開尺寸的計算示例

展開尺寸       300+100+100+50+50-(5.5X4)=578
第一道彎折線    50-2.75=47.25
第二道彎折線    50+100-5.5-2.75=141.75
